Anleitung traduit en français depuis documentation fabricant (google translate)
1. Tension de fonctionnement et mode de connexion
1.1 Tension de fonctionnement：DC24V 36V（Réglage du compteur）
48V 52v 60v (selon les exigences des clients à personnaliser)
2.2 Mode de connexion :
Séquence de ligne des connecteurs standard :
Ligne rouge (D+) : Leistung positive
Ligne noire (GND) : Leistung négative
Blue Line (DS) : Serrure de porte électrique du Controller
Ligne marron (DD+) : le contrôle d'éclairage est positif (si le Controller
le logiciel et le matériel prennent en charge le contrôle de l'éclairage, pas besoin de se connecter
cette ligne)
Ligne verte (RX) : réception de la communication
Ligne jaune (TX) : envoi de la communication
Ligne blanche (GND) : Négatif de la commande d'éclairage
Fonctions étendues : contrôle des niveaux d'assistance PWM, externe indépendant
Sensor de Geschwindigkeit
3. Fonction :
3.1 Fonction de l'affichage

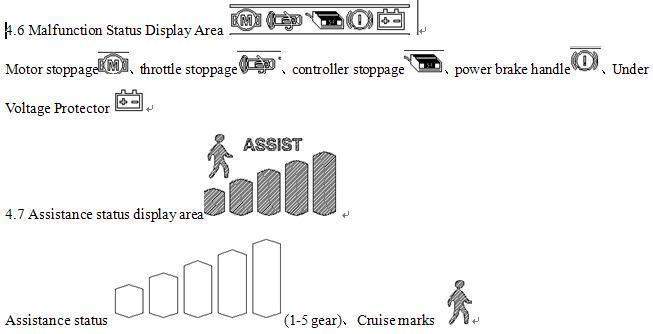

Affichage de la Geschwindigkeit, affichage de l'assistance, indicateur de Akku, invite de problèmes,
Kilométrage, kilométrage cumulé, Geschwindigkeit constante de croisière, indicateur de freinage,
Affichage des phares
3.2 Fonction de contrôle et réglage
Commande de l'interrupteur d'alimentation, commande de l'interrupteur d'éclairage avant, commande d'approche à 6 km/h,
Régulateur de Geschwindigkeit en temps réel, réglage du diamètre des roues, assistance à 5 modes
Réglage、Réglage de la Geschwindigkeit la plus élevée、Réglage automatique du temps de dormance、Rétroéclairage
réglage de la luminosité 、 mode de démarrage 、 le mode de conduite est défini 、 sensibilité à la Leistung
réglage, type de disque dynamique, réglage de niveau de tension, courant de réglage du Controller
valeurs limites
3.3 Protocole de communication：UART

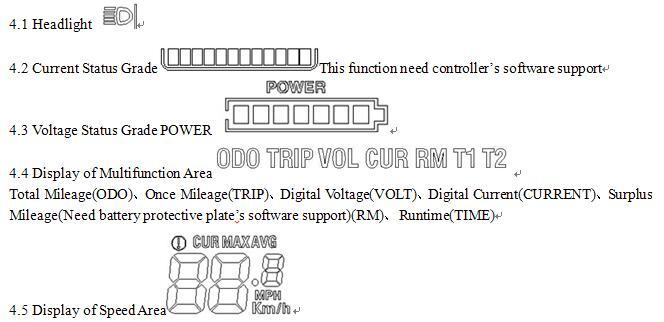

4. Tout le contenu à l'Display

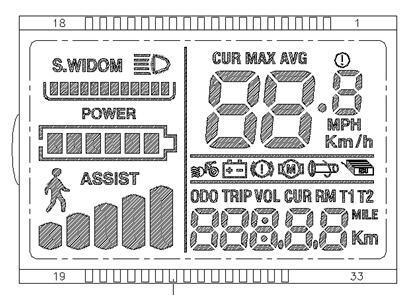

Tout le contenu sur l'Display d'affichage (ouvert en une seconde)
Geschwindigkeit moyenne、Geschwindigkeit maximale、AVG
Unité : MPH, KM/H
La Geschwindigkeit a 4 façons de se réaliser, selon la manière spécifique, partielle
manière pourrait composer.
1. Signal Hall attachant le Elektromotor
2. Le Controller envoie le signal Hall du Motor au compteur
3. signal Hall à Geschwindigkeit lente lorsque le type parcourt un cercle.
4. Le Controller envoie un signal de signal Hall lent lorsque le type effectue un cercle vers le compteur.
(cycle Hall unique, Unité： 1MS )
Le compteur pourrait calculer la Geschwindigkeit réelle en fonction des données de la Rad
diamètre et les données du signal (le Hall du Elektromotor doit configurer le
quantités d'acier magnétique)
4.8 Définir appuyer sur flèche haut et bas en même temps für rentrer dans le menu :
P01：Luminosité de la lampe de rétroéclairage, le niveau 1 est le plus sombre, le niveau 3 est
la plus brillante;
P02：Kilométrage unitaire, 0 : KM ; 1 : le MILE ;
P03：Niveau de tension : 24 v, 36 v, 48 v, 36 v, 52v 60v (par défaut) ;
P04 : temps de sommeil : 0, signifie ne pas dormir ; d'autres chiffres signifient für
le temps de sommeil,
plage : 1-60 ; Unités de minutes ;
P05 : Gänge d'assistance : 0, 3 modes : 1 levier 2 V, 2 levier 3 V, 3 levier 4 V ;
1, 5 Mode : 1 levier 2 V, 2 levier 2,5 V, 3 levier 3 V,
p04 leviers 3,5 V, 5 leviers 4 V ;
P06：Diamètre de Rad : unité, Zoll ; Précision : 0,1 ;
P07：Numéro d'acier magnétique de mesure de Geschwindigkeit : plage : 1-100 => für kit rh205 indiquer 46
P08：Geschwindigkeit : la plage de 0 à 50 km/h ; la valeur par défaut 50, 50 dit non
la limite de Geschwindigkeit;
P09：Démarrage à zéro, réglage de démarrage non nul, démarrage 0:0 ; 1 : le démarrage non nul ;
P10：Réglage du mode de conduite 0 : entraînement de Leistung (décidé combien
Leistung de sortie par engrenage de Leistung, à ce moment für transformer l'invalide).
1 : électrique (en allant conduire, l'appareil à gouverner est invalide à ce moment).
2: l'entraînement électrique et l'entraînement électrique coexistent (état de démarrage électrique zéro
est invalide).
P11：Plage de réglage de la sensibilité de Leistung : 1-24 ;
P12：L'assistance démarre la plage de réglage de l'intensité : 0-5 ;
P13：Plaque d'acier magnétique de Leistung type 5 Sherwin grain de magnétique
trois types d'acier;
P14 : Controller für la valeur limite de courant à définir, 12 A (par défaut)
plage : 1 - 20 A ;
P15 Non mis en œuvre actuellement.
P16 Réinitialiser ODO. Appuyez
longuement pendant 5 secondes, ODO peut être réinitialisé.
4. Présentation des boutons :
Position des boutons spécifiques comme ci-dessous :
Présentation de la conception du bouton
Le fonctionnement des boutons comprend une pression courte, une pression longue et
Appuyez longuement sur les boutons combinés.
Appui de courte durée utilisé dans les opérations rapides/fréquentes, telles que :
Présentation de la conception du bouton
Le fonctionnement des boutons comprend une pression courte, une pression longue et
Appuyez longuement sur les boutons combinés.
Appui de courte durée utilisé dans les opérations rapides/fréquentes, telles que :
5.1
Pendant la conduite, appuyez brièvement für changer
rapport d'assistance/Geschwindigkeit.
5.2
Pendant la conduite, appuyez brièvement für basculer le multifonctionnel
zone für afficher les données.
Appuyez longuement sur un seul bouton für changer le mode/l'état du bouton.
Appuyez sur le bouton de combinaison (pendant longtemps) est principalement utilisé für le paramètre
réglage, ce qui pourrait réduire les dysfonctionnements dus à une opération compliquée.
(Pas de boutons de combinaison avec une pression courte, car ils sont trop difficiles
fonctionner car ils sont faciles à déclencher par erreur).
Expliquer l'opération spécifique：
1. Passer à l'assistant/Geschwindigkeit électrique,
Supposons que la condition actuelle est le mode d'assistance,
1)Appuyez brièvement sur
, assistance + 1
2)Appuyez brièvement sur
,assistance - 1
2. affichage de la Geschwindigkeit de changement de Geschwindigkeit
Appuyez
longuement für changer le mode d'affichage de la Geschwindigkeit
3. Appuyez
longuement, supprimez le voyage
4. régler/libérer la condition de croisière de 6 km/h, croisière en temps réel, lumière marche/arrêt
Lorsque le E-Bike s'arrête, appuyez longuement
, vous pouvez entrer dans
le mode croisière 6KM/h. Lorsque le E-Bike est en marche, prolongé
appuyez sur
, vous pouvez accéder au mode croisière en temps réel. Si juste
maintenant que vous êtes en mode croisière, le mode sera libéré.
Appuyez brièvement
für allumer/éteindre la lumière.
5. Allumer/éteindre l'LCD-Display
Si l'Display d'affichage actuel fonctionne, appuyez longuement sur
, le
l'Display sera éteint, sinon, l'Display sera allumé.
6. Passer à la version d'affichage multifonctionnel,
Appuyez brièvement sur
, vous pouvez déplacer la valeur sur multifonctionnel
version d'affichage.
7. paramétrage
Appuyez sur
+
et maintenez enfoncé, entrez dans la version du paramètre
réglage, alors vous pouvez configurer les paramètres ci-dessous, diamètre de la Rad
(unité : Zoll), numéro d'acier de l'aimant, luminosité de l'LCD-Display, sous-tension
point etc. (voir réglages : P01 - P14)
Sous l'interface définie, vous pouvez appuyer brièvement sur
ou
für ajouter ou soustraire la valeur, après avoir modifié les paramètres, il sera
briller, après avoir choisi la valeur supposée,
1) Appuyez
brièvement für enregistrer la valeur actuelle, les paramètres brillent
sera arrêté.
2) Appuyez sur
+
, enregistrez le réglage, si vous n'appuyez pas, ce sera
enregistrer et quitter automatiquement après 10 secondes für modifier les paramètres
Remarque : selon la mise à niveau de nos produits, il peut y avoir des
différences entre l'introduction du produit et les produits que vous avez reçus.
Les différences n'influenceraient pas votre utilisation quotidienne.
