téléchargement manual en anglais en pdf
ici
manual traduit en français depuis documentation fabricant (google translate)
1. Tension de fonctionnement et mode de connexion
1.1 Tension de fonctionnement：DC24V 36V（Réglage du compteur）
48V 52v 60v (selon les exigences des clients à personnaliser)
2.2 Mode de connexion :
Séquence de ligne des connecteurs standard :
Ligne rouge (D+) : potência positive
Ligne noire (GND) : potência négative
Blue Line (DS) : Serrure de porte électrique du controlador
Ligne marron (DD+) : le contrôle d'éclairage est positif (si le controlador
le logiciel et le matériel prennent en charge le contrôle de l'éclairage, pas besoin de se connecter
cette ligne)
Ligne verte (RX) : réception de la communication
Ligne jaune (TX) : envoi de la communication
Ligne blanche (GND) : Négatif de la commande d'éclairage
Fonctions étendues : contrôle des niveaux d'assistance PWM, externe indépendant
sensor de velocidade
3. Fonction :
3.1 Fonction de l'affichage
Affichage de la velocidade, affichage de l'assistance, indicateur de bateria, invite de problèmes,
Kilométrage, kilométrage cumulé, velocidade constante de croisière, indicateur de freinage,
Affichage des phares
3.2 Fonction de contrôle et réglage
Commande de l'interrupteur d'alimentation, commande de l'interrupteur d'éclairage avant, commande d'approche à 6 km/h,
Régulateur de velocidade en temps réel, réglage du diamètre des roues, assistance à 5 modes
Réglage、Réglage de la velocidade la plus élevée、Réglage automatique du temps de dormance、Rétroéclairage
réglage de la luminosité 、 mode de démarrage 、 le mode de conduite est défini 、 sensibilité à la potência
réglage, type de disque dynamique, réglage de niveau de tension, courant de réglage du controlador
valeurs limites
3.3 Protocole de communication：UART

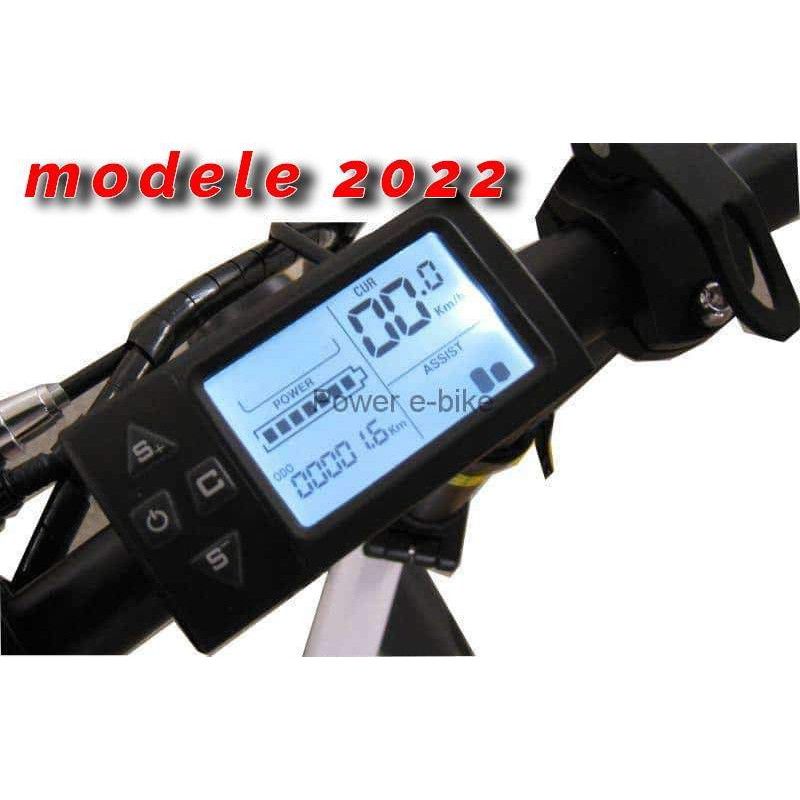

4. Tout le contenu à l'visor
Tout le contenu sur l'visor d'affichage (ouvert en une seconde)
velocidade moyenne、velocidade maximale、AVG
Unité : MPH, KM/H
La velocidade a 4 façons de se réaliser, selon la manière spécifique, partielle
manière pourrait composer.
1. Signal Hall attachant le motor elétrico
2. Le controlador envoie le signal Hall du motor au compteur
3. signal Hall à velocidade lente lorsque le type parcourt un cercle.
4. Le controlador envoie un signal de signal Hall lent lorsque le type effectue un cercle vers le compteur.
(cycle Hall unique, Unité： 1MS )
Le compteur pourrait calculer la velocidade réelle en fonction des données de la roda
diamètre et les données du signal (le Hall du motor elétrico doit configurer le
quantités d'acier magnétique)
4.8 Définir appuyer sur flèche haut et bas en même temps para rentrer dans le menu :
P01：Luminosité de la lampe de rétroéclairage, le niveau 1 est le plus sombre, le niveau 3 est
la plus brillante;
P02：Kilométrage unitaire, 0 : KM ; 1 : le MILE ;
P03：Niveau de tension : 24 v, 36 v, 48 v, 36 v, 52v 60v (par défaut) ;
P04 : temps de sommeil : 0, signifie ne pas dormir ; d'autres chiffres signifient para
le temps de sommeil,
plage : 1-60 ; Unités de minutes ;
P05 : velocidades d'assistance : 0, 3 modes : 1 levier 2 V, 2 levier 3 V, 3 levier 4 V ;
1, 5 Mode : 1 levier 2 V, 2 levier 2,5 V, 3 levier 3 V,
p04 leviers 3,5 V, 5 leviers 4 V ;
P06：Diamètre de roda : unité, polegada ; Précision : 0,1 ;
P07：Numéro d'acier magnétique de mesure de velocidade : plage : 1-100 => para kit rh205 indiquer 46
P08：velocidade : la plage de 0 à 50 km/h ; la valeur par défaut 50, 50 dit non
la limite de velocidade;
P09：Démarrage à zéro, réglage de démarrage non nul, démarrage 0:0 ; 1 : le démarrage non nul ;
P10：Réglage du mode de conduite 0 : entraînement de potência (décidé combien
potência de sortie par engrenage de potência, à ce moment para transformer l'invalide).
1 : électrique (en allant conduire, l'appareil à gouverner est invalide à ce moment).
2: l'entraînement électrique et l'entraînement électrique coexistent (état de démarrage électrique zéro
est invalide).
P11：Plage de réglage de la sensibilité de potência : 1-24 ;
P12：L'assistance démarre la plage de réglage de l'intensité : 0-5 ;
P13：Plaque d'acier magnétique de potência type 5 Sherwin grain de magnétique
trois types d'acier;
P14 : controlador para la valeur limite de courant à définir, 12 A (par défaut)
plage : 1 - 20 A ;
P15 Non mis en œuvre actuellement.
P16 Réinitialiser ODO. Appuyez
longuement pendant 5 secondes, ODO peut être réinitialisé.
4. Présentation des boutons :
Position des boutons spécifiques comme ci-dessous :
Présentation de la conception du bouton
Le fonctionnement des boutons comprend une pression courte, une pression longue et
Appuyez longuement sur les boutons combinés.
Appui de courte durée utilisé dans les opérations rapides/fréquentes, telles que :
Présentation de la conception du bouton
Le fonctionnement des boutons comprend une pression courte, une pression longue et
Appuyez longuement sur les boutons combinés.
Appui de courte durée utilisé dans les opérations rapides/fréquentes, telles que :
5.1
Pendant la conduite, appuyez brièvement para changer
rapport d'assistance/velocidade.
5.2
Pendant la conduite, appuyez brièvement para basculer le multifonctionnel
zone para afficher les données.
Appuyez longuement sur un seul bouton para changer le mode/l'état du bouton.
Appuyez sur le bouton de combinaison (pendant longtemps) est principalement utilisé para le paramètre
réglage, ce qui pourrait réduire les dysfonctionnements dus à une opération compliquée.
(Pas de boutons de combinaison avec une pression courte, car ils sont trop difficiles
fonctionner car ils sont faciles à déclencher par erreur).
Expliquer l'opération spécifique：
1. Passer à l'assistant/velocidade électrique,
Supposons que la condition actuelle est le mode d'assistance,
1)Appuyez brièvement sur
, assistance + 1
2)Appuyez brièvement sur
,assistance - 1
2. affichage de la velocidade de changement de velocidade
Appuyez
longuement para changer le mode d'affichage de la velocidade
3. Appuyez
longuement, supprimez le voyage
4. régler/libérer la condition de croisière de 6 km/h, croisière en temps réel, lumière marche/arrêt
Lorsque le bicicleta elétrica s'arrête, appuyez longuement
, vous pouvez entrer dans
le mode croisière 6KM/h. Lorsque le bicicleta elétrica est en marche, prolongé
appuyez sur
, vous pouvez accéder au mode croisière en temps réel. Si juste
maintenant que vous êtes en mode croisière, le mode sera libéré.
Appuyez brièvement
para allumer/éteindre la lumière.
5. Allumer/éteindre l'visor LCD
Si l'visor d'affichage actuel fonctionne, appuyez longuement sur
, le
l'visor sera éteint, sinon, l'visor sera allumé.
6. Passer à la version d'affichage multifonctionnel,
Appuyez brièvement sur
, vous pouvez déplacer la valeur sur multifonctionnel
version d'affichage.
7. paramétrage
Appuyez sur
+
et maintenez enfoncé, entrez dans la version du paramètre
réglage, alors vous pouvez configurer les paramètres ci-dessous, diamètre de la roda
(unité : polegada), numéro d'acier de l'aimant, luminosité de l'visor LCD, sous-tension
point etc. (voir réglages : P01 - P14)
Sous l'interface définie, vous pouvez appuyer brièvement sur
ou
para ajouter ou soustraire la valeur, après avoir modifié les paramètres, il sera
briller, après avoir choisi la valeur supposée,
1) Appuyez
brièvement para enregistrer la valeur actuelle, les paramètres brillent
sera arrêté.
2) Appuyez sur
+
, enregistrez le réglage, si vous n'appuyez pas, ce sera
enregistrer et quitter automatiquement après 10 secondes para modifier les paramètres
Remarque : selon la mise à niveau de nos produits, il peut y avoir des
différences entre l'introduction du produit et les produits que vous avez reçus.
Les différences n'influenceraient pas votre utilisation quotidienne.
