Flipsky VX3 Pro sur Takuma : 8 vérifications techniques

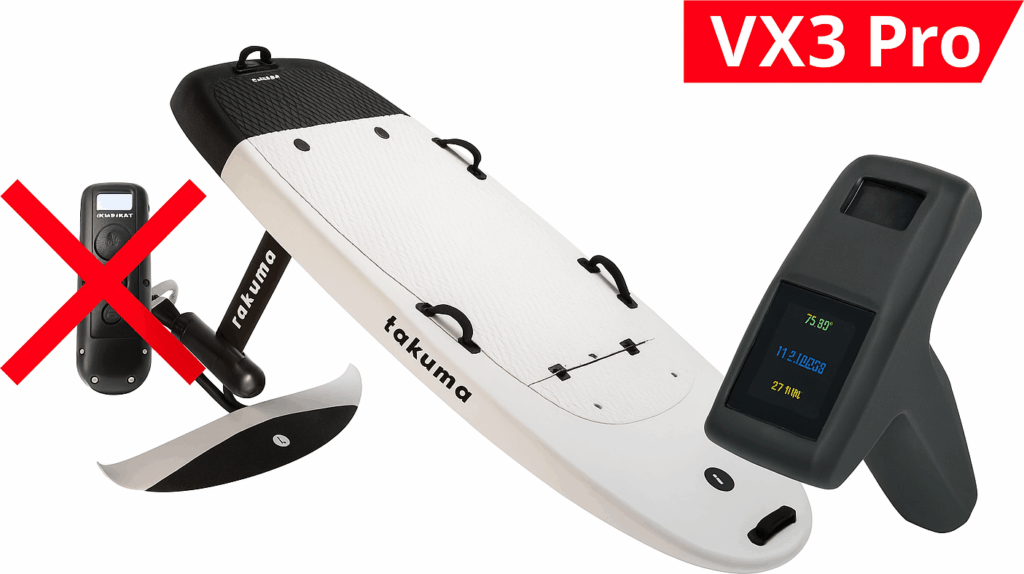

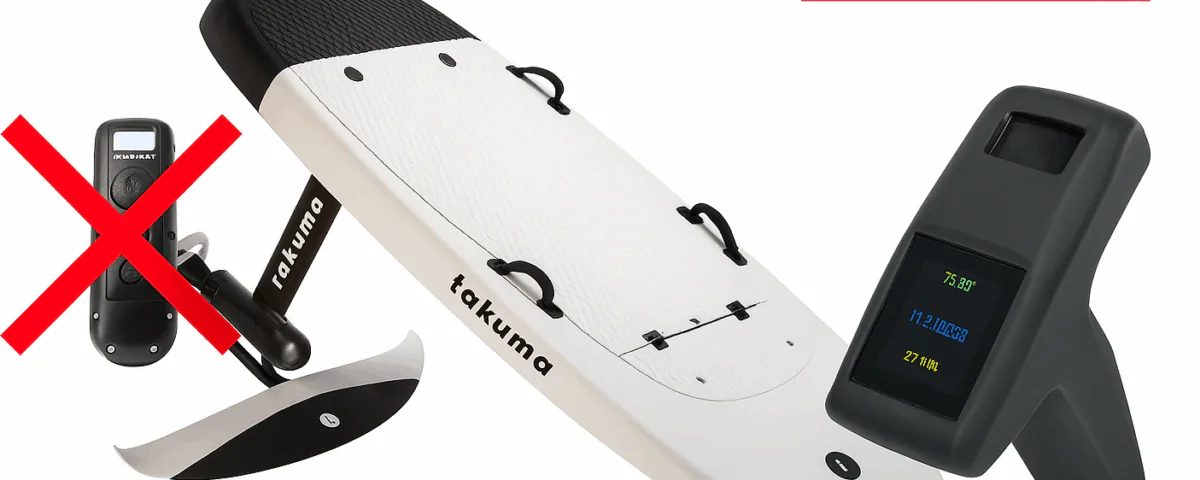

Flipsky VX3 Pro remote installed on a Takuma e-foil

Adapter une Flipsky VX3 Pro sur Takuma exige plus qu’une télécommande qui s’allume. Ce dossier conserve le retour initial sur un Cruising 2, ses photos et son objectif : lire plus clairement la batterie. Il corrige le schéma électrique contradictoire et organise les vérifications nécessaires. Aucun nouvel essai matériel, relevé de tension ou essai en navigation n’a été réalisé pour cette révision.

Le projet Flipsky VX3 Pro sur Takuma

Le récit d’origine rapporte un écran Takuma V2 figé à environ 400 m du rivage, une lecture difficile au soleil et le souhait de suivre la tension du pack. Il présente ensuite une gâchette plus agréable et un affichage plus lisible avec la VX3 Pro. Ces impressions restent celles de ce montage historique, pas une mesure comparative de fiabilité de toutes les télécommandes Takuma.

La référence exacte de l’ESC, sa révision et le relevé du câblage utilisé ne figurent pas dans les pièces disponibles. La compatibilité électrique de cet ensemble n’est donc pas démontrée par les photos. Les anciennes citations attribuées à des forums sans liens vérifiables ne servent plus de preuve technique.



Takuma Cruising 2 en navigation



Télécommande Takuma V2 noire



Télécommande Flipsky VX3 Pro - écran couleur
Photos du dossier : Takuma, télécommande Takuma V2 et Flipsky VX3 Pro. Elles identifient les objets illustrés, sans certifier leur compatibilité électrique.

Identifier le matériel avant de raccorder

Constituez d’abord une fiche du montage, sans ouvrir la batterie ni modifier l’ESC. Photographiez les étiquettes accessibles, les connecteurs et les repères du récepteur. Un nom comme « Takuma V2 » ou « VX3 » ne suffit pas à distinguer toutes les révisions.

  • Planche et ESC : référence, révision et documentation applicable.
  • Télécommande et récepteur : VX3 ou VX3 Pro, version et notice correspondantes.
  • Batterie : référence, chimie, tension nominale et tension maximale indiquées.
  • Interface disponible : type de commande, alimentation du récepteur et télémétrie documentés.
  • Sécurités d’origine : arrêt de propulsion, perte de liaison et conditions de réarmement.

La notice Takuma consultée décrit un système d’origine et déconseille la modification de ses éléments électriques. Elle ne valide pas une conversion Flipsky. Si les références ne concordent pas, l’étape suivante est d’obtenir une documentation propre à cet ESC, pas de raccorder au hasard.

Commande et télémétrie : deux fonctions distinctes

Il faut distinguer trois circuits : l’énergie qui alimente le moteur, la commande reçue par l’ESC et les informations qui reviennent vers l’écran. Une commande reconnue ne prouve pas que la mesure batterie fonctionne ; un écran alimenté ne prouve pas que la propulsion s’arrêtera correctement.

Flipsky documente plusieurs modes pour la VX3 Pro, notamment PPM, UART et leur combinaison. Le mode choisi doit correspondre à l’interface réellement prise en charge par le contrôleur. « PWM » cité dans un ancien témoignage n’est pas un brochage Takuma vérifié. Ne confondez pas un signal de commande avec une borne de puissance ou une entrée de mesure.

Batterie : corriger les tensions et les protections

L’ancienne version annonçait une entrée « VBAT 0–5 V » puis prescrivait de la relier directement au positif du pack. Ces deux indications sont incompatibles si l’entrée est réellement limitée à 5 V. Un fusible limite les conséquences d’une surintensité ; il ne transforme pas une tension de pack en tension de mesure admissible.

Autre correction : pour des cellules dont la limite de charge est 4,2 V, 12 × 4,2 = 50,4 V, tandis que 14 × 4,2 = 58,8 V. Ce calcul ne prouve ni la chimie ni la configuration du pack photographié. Les mentions « 12S » et « 58,8 V » de l’ancien texte ne doivent pas être reprises ensemble comme ses caractéristiques certaines.

La plage admissible d’une entrée de mesure, son repérage et son éventuelle adaptation doivent être confirmés pour le récepteur exact. Les valeurs de diviseur, de condensateur, de fusible et d’alarme proposées auparavant ne constituent pas une recette validée. Une tension affichée n’est pas non plus une autonomie garantie.

Un schéma fonctionnel, pas un brochage universel

Le schéma conserve la séparation utile entre les fonctions, sans proposer de raccordement direct sur une broche inconnue. Chaque liaison doit être définie par les notices du matériel réel ; aucune couleur de fil n’est une preuve suffisante.

Télécommande ⇄ récepteur identifié
Récepteur → interface de commande documentée → ESC
Alimentation du récepteur : circuit distinct, tension admissible confirmée
Mesure batterie : interface documentée et plage vérifiée
Chaîne de puissance batterie–ESC–moteur : hors de ce schéma

Les illustrations ci-dessous sont conservées comme repères de l’ancienne discussion. Elles ne forment pas une liste de composants à installer. En particulier, un fusible et un diviseur ne sont pas des solutions interchangeables ; la présence de silicone ne prouve pas une étanchéité du montage.


Fusibles rapides 5x20 mm


Schéma diviseur résistif


Condensateur 100 nF
Illustrations conservées : fusibles, résistances et condensateur. Valeurs et montage de l’ancien article non validés pour ce récepteur.

Préparer une validation sans propulsion active

  1. Coupez et isolez l’alimentation selon la notice ; travaillez dans un endroit sec.
  2. Documentez les références et faites confirmer le circuit de signal, l’alimentation et la mesure avant intervention.
  3. Préparez une fiche d’essai indiquant les comportements attendus : commande au repos, perte de liaison, relâchement et redémarrage.
  4. Confiez la validation électrique à une personne compétente disposant de la documentation et des moyens de contrôle adaptés.
  5. Pour toute vérification sous tension, exigez un dispositif empêchant physiquement toute propulsion. Ne faites pas tourner l’hélice à sec et ne manipulez pas l’hélice batterie raccordée.
  6. Ne mettez pas à l’eau un montage dont l’arrêt et les sécurités restent non validés.

Un simple relevé au multimètre ou un appairage réussi ne valide pas toutes ces fonctions. Consignez la méthode, la version des équipements et le résultat de chaque contrôle. Ce dossier n’autorise pas l’ouverture ou la reconstruction d’un pack.

Dépanner à partir du symptôme observé

  • Récepteur ou écran éteint : vérifier d’abord la documentation de l’alimentation, puis les constatations hors tension ; ne pas appliquer le positif batterie pour essayer.
  • Liaison radio présente, commande absente : comparer les modes et interfaces confirmés. Ne pas modifier plusieurs paramètres simultanément.
  • Commande présente, tension absente : traiter séparément la chaîne de mesure ou la télémétrie ; ne pas ajouter arbitrairement un fil de puissance.
  • Valeur incohérente : identifier l’origine de la donnée, l’échelle et le paramétrage du pack avant toute conclusion sur sa charge.
  • Commande persistante ou arrêt incertain : cesser l’essai et isoler l’alimentation selon la procédure prévue.

Ajouter un condensateur « parce que l’écran bouge » masque éventuellement un symptôme sans établir sa cause. Le diagnostic doit rester lié à une mesure reproductible et à la notice correspondante.

Bilan, étanchéité et documentation

L’intérêt recherché reste concret : une gâchette utilisable, une lecture claire et une information batterie comprise. Les impressions positives du récit sont conservées, mais aucune meilleure fiabilité, autonomie ou étanchéité n’est démontrée ici. La protection annoncée pour une télécommande ne certifie pas les connecteurs, le récepteur et le boîtier d’un montage modifié.

Avant une adaptation, vérifiez aussi les conséquences sur les sécurités d’origine, la garantie et l’entretien. La notice Takuma accessible date de 2020 : c’est une archive constructeur utile, pas la validation d’une révision Cruising 2 non identifiée. Les documents ci-dessous doivent être confrontés aux références effectivement présentes.

Documents et repères conservés
